Pipeline流水线

1 Pipeline概念介绍

Jenkins Pipeline（流水线） 是帮助 Jenkins 实现 CI 到 CD 转变的重要角色。

简单来说，就是一套运行于 Jenkins 上的工作流框架，将原本独立运行于单个或者多个节点的任务连接起来，实现单个任务难以完成的复杂发布流程。

Pipeline 的实现方式是 一套 Groovy DSL（Groovy DSL语言主要是用来编写Pipeline脚本）任何发布流程都可以表述为一段 Groovy 脚本，并且 Jenkins 支持从代码库直接读取脚本，从而实现了流水线管道的理念。

2 Pipeline的几个基本概念

• Node（节点）：一个 Node 就是一个 Jenkins 节点，可以是 Master，也可以是 Slave，是 Pipeline 中具体 Step（步骤）的运行环境。

• Stage（阶段）：一个 Pipeline 由多个 Stage 组成，每个 Stage（阶段） 包含一组 Step（步骤）。注意一个 Stage（阶段） 可以跨多个 Node（节点） 执行，即 Stage（阶段） 实际上是 Step（步骤）的逻辑分组。

• Step（步骤）：是最基本的运行单元，可以是创建一个目录、执行一个代码打包、执行 一个 shell 命令、构建 Docker 镜像、将服务发布到 Kubernetes 集群中。

3 Jenkinsfile语法

Jenkinsfile是用来编写 Pipeline 的脚本（本人觉得类似于Ansible的Playbook）Jenkinsfile支持两种语法：

• Declarative Pipeline（声明式)：声明式的 Pipeline 限制用户使用严格的预选定义的结构，是一种声明式的编程模型，对比脚本式的 Pipeline 学习起来更加简单；

• Scripted Pipeline（脚本式)：脚本式的 Pipeline 限制比较少， 结构和语法的限制由 Groovy 本身决定，是一种命令式的编程模型。

所以我们学习使用声明式的方式编写 jenkinsfile。一般来说 jenkinsfile 会被放在代码库的根目录下。当然也可 以在 Web 页面定义。下面是两种不同方式的 jenkinsfile 示例

Jenkinsfile（声明式）语法：

pipeline{
    agent any
    stages{
        stage("get code"){
           steps{
               echo "get code from scm"
           }
        }
        stage("package"){
            steps{
                echo "packge code"
            }
        }
        stage("deploy"){
            steps{
                echo "deploy packge to node1"
            }
        }
    }
}

pipeline { ：开头声明此脚本是 Declarative（声明式）式脚本

agent any ：模块一，此处填写构建所需的环境，代理，docker环境，kubernetes环境、 maven、jdk工具等等

stages：模块二，阶段记录所有步骤，代表构建项目的阶段开头

stage：阶段步骤，一个 stages 中包含多个 stage，对应 拉取代码、编译打包、部署发布等等

steps：步骤实现，具体实现该步骤的命令，如何通过编写来实现步骤

Jenkinsfile（脚本式）语法：

node {
 def mvnHome
 stage('pull code') {            //步骤一，拉取代码
  echo "pull code"
 }
 stage('Build project') {        //步骤二，构建打包
  echo "build project"
 }
 stage('publish project') {      //步骤三，部署上线
  echo "publish project"
 }
}

node：声明此脚本是Scripted Pipeline

def mvnHome：指定脚本运行所需要的各种环境、工具等

stage：指定不同的构建步骤，如拉取代码，编译打包，部署上线等，可以有多个stage

接下来我们创建一个声明式的pipeline简单熟悉一下具体功能。

4 Pipeline Job 示例

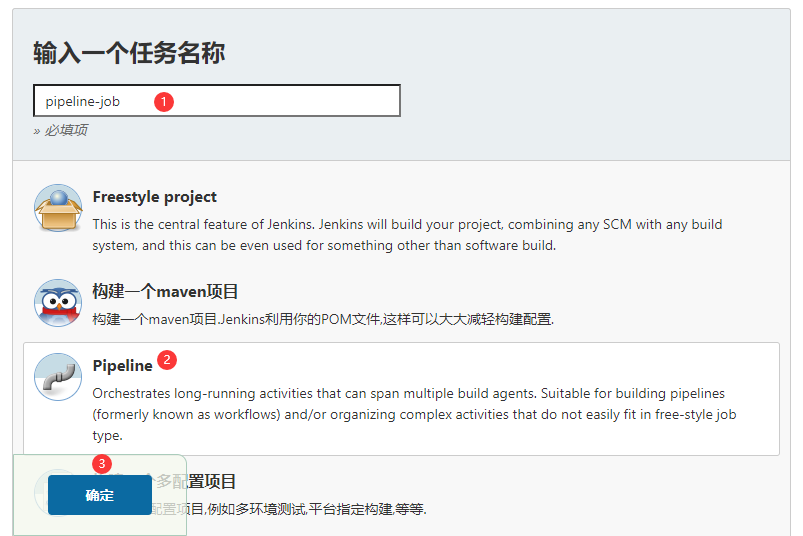

通过Web页面创建一个Pipeline（流水线）项目，点击 新建Item 后如下图：

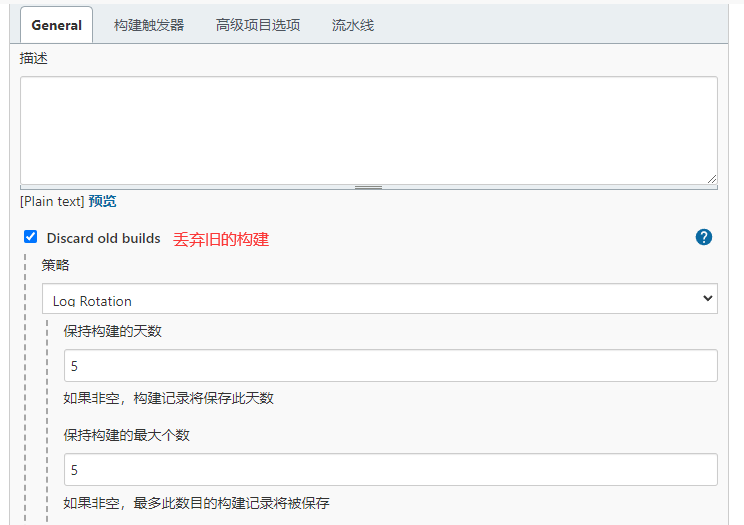

General（一般）配置项还是勾选 Discard old builds （丢弃旧的构建）：

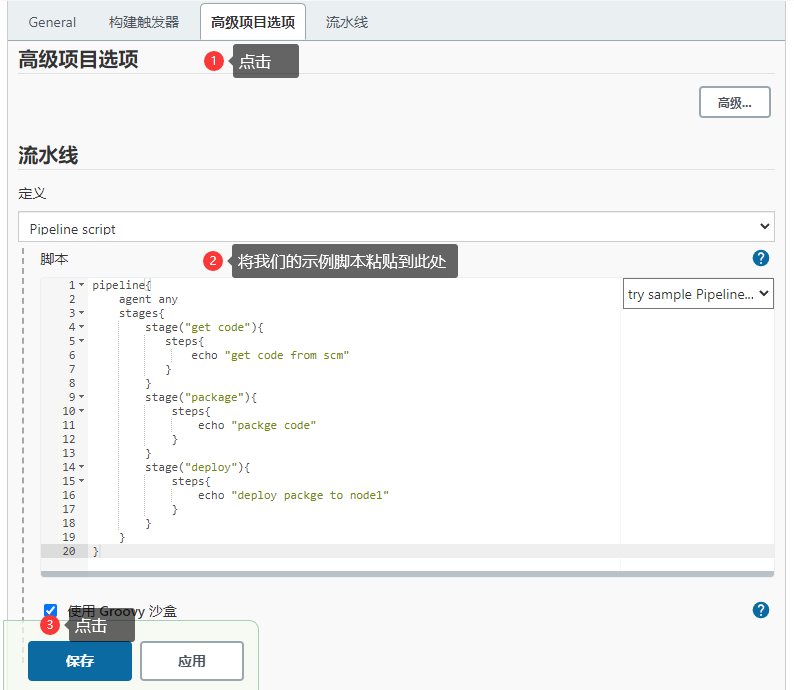

高级项目选项可以执行pipeline的脚本，具体配置如下图：

保存后点击任务的Build Now（立即构建）：

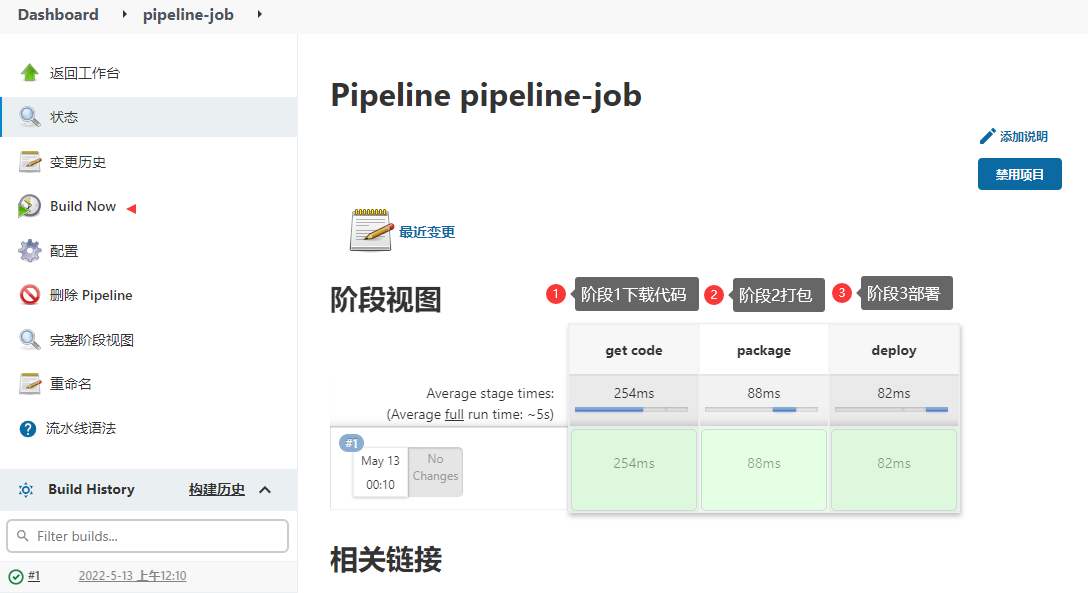

构建执行完成后，在页面的右侧以图形的形式显示 pipeline 的结构，点击对应的位 置可以查看构建执行的情况，

小结：通过上述演示可以了解到Pipeline就是将整个项目通过流水线自动化实现。

下边来看一个Pipeline（声明式）实操的例子：

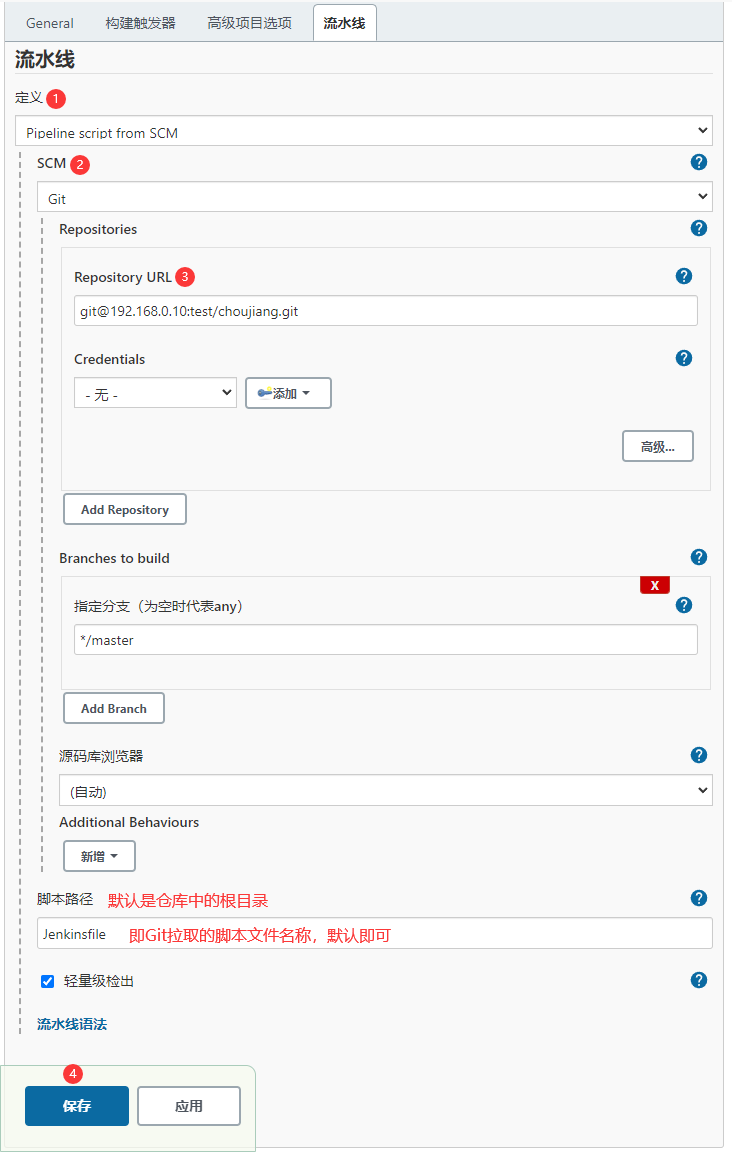

进入pipeline-job任务中，通过设置→流水线进行配置，具体如下图：

① 定义 域中选择 Pipeline script from SCM（此选项指示Jenkins从源代码管理（SCM）仓库获取流水线脚本， 这里的仓库地址应该指向GitLab中你想拉取代码的仓库地址）。

② SCM（源代码管理） 域中选择Git方式拉取脚本。

③ Repository URL（仓库URL） 域中填写GitLab仓库的路径。
其他默认即可，点击保存。接下来在 GitLab 的choujiang仓库创建一个 Jenkins脚本文件。

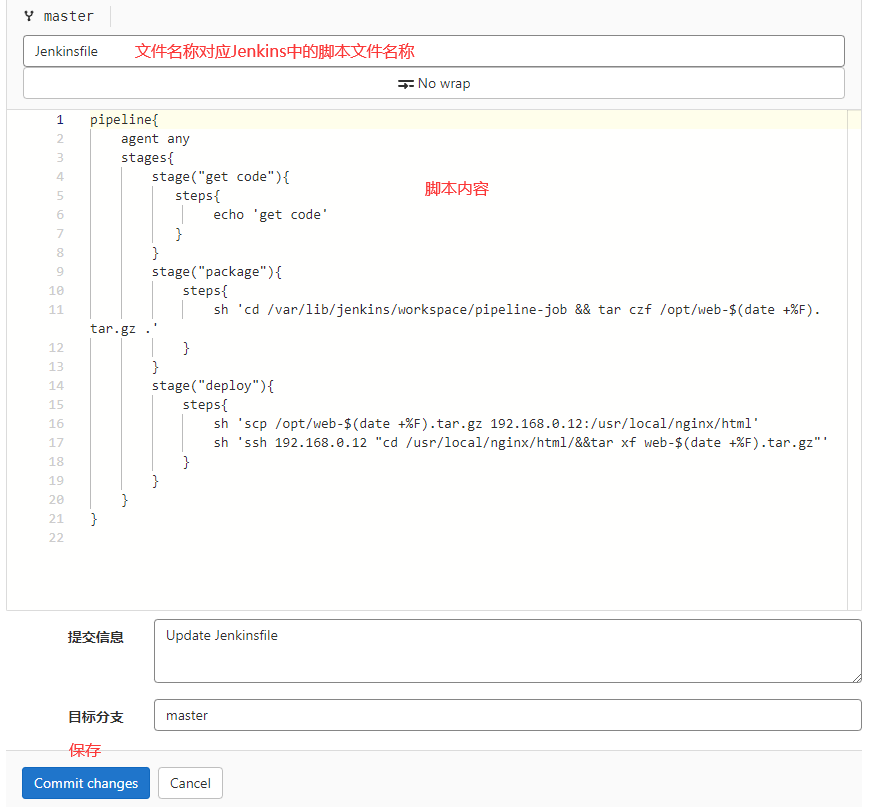

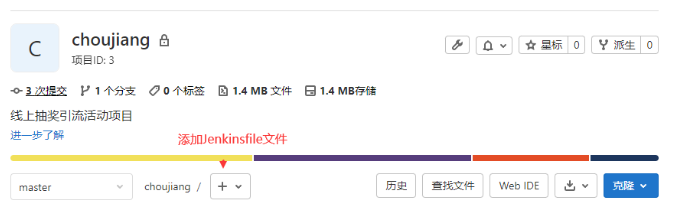

回到GitLab的choujiang仓库点击 加号 选择 新建文件 后具体配置如下图：

粘贴下方的代码到文件中：

提示：注意代码中的仓库地址还有具体发布路径要根据自己环境修改：

pipeline{
    agent any
    stages{
        stage("get code"){
           steps{
                echo 'get code'
           }
        }
        stage("package"){
            steps{
                sh 'cd /var/lib/jenkins/workspace/pipeline-job && tar czf /opt/web-$(date +%F).tar.gz .'
            }
        }
        stage("deploy"){
            steps{
                sh 'scp /opt/web-$(date +%F).tar.gz 192.168.0.12:/usr/local/nginx/html'
                sh 'ssh 192.168.0.12 "cd /usr/local/nginx/html/&&tar xf web-$(date +%F).tar.gz"'
            }
        }
    }
}

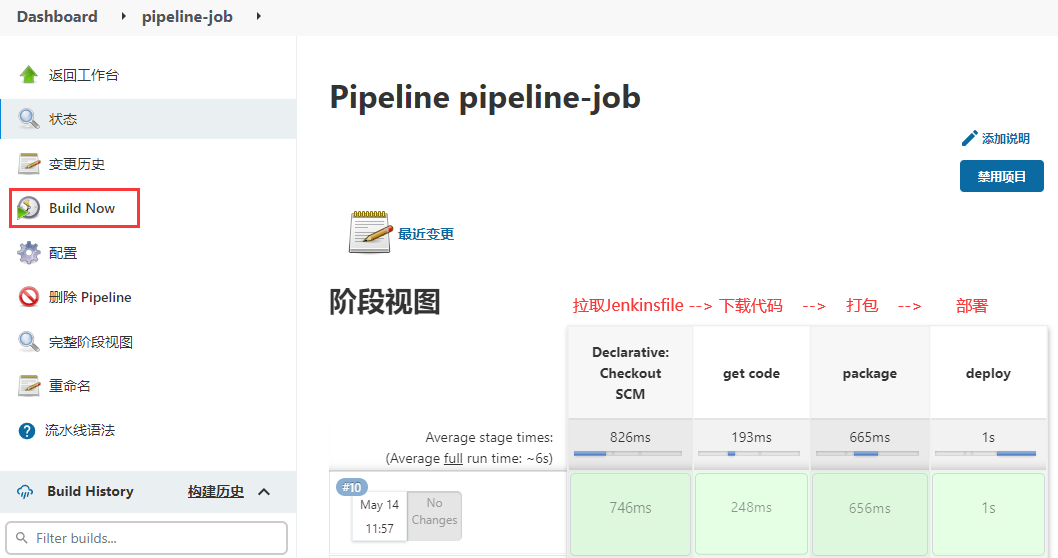

回到Jenkins进行构建Pipeline，构建结果如下图：
