K8S Ingress 七层负载均衡

1 Ingress 控制器介绍

在前面的章节中通过Service对集群之外暴露服务的主要方式有两种：

NotePort：该方式的缺点是会占用集群Node节点的端口，当集群服务变多时，这个缺点就愈发的明显（端口不够用）
LoadBalancer：该方式的缺点是每个service都需要一个外部负载均衡设备的支持才可以

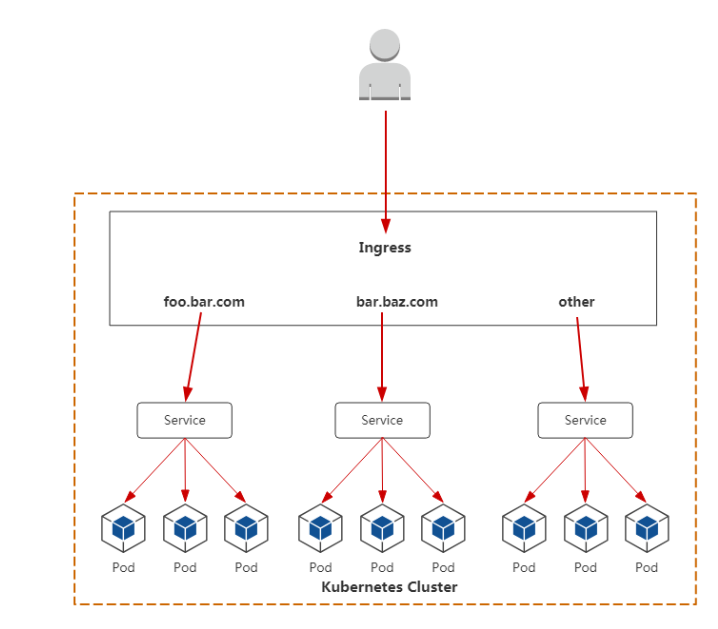

Ingress相当于一个7层的负载均衡器，是k8s对反向代理的一个抽象，它的工作原理类似于Nginx反向代理

Ingress控制器种类有很多（以nginx为例）的工作原理：

用户编写Ingress规则，说明哪个域名对应集群中的Service
Ingress控制器动态感知Ingress服务规则的变化，然后生成一段对应的Nginx反向代理配置进行流量转发

2 Ingress 控制器种类

Kubernetes Ingress Controller

参考链接：http://github.com/nginxinc/kubernetes-ingress

实现：Go/Lua（nginx 是用 C 写的）

许可证：Apache 2.0

Kubernetes 的“官方”控制器（之所以称为官方，是想把它区别于 NGINX 公司的控制器）。这是社区开发的控制器，它基于 nginx Web 服务器，并补充了一组用于实现额外功能的 Lua 插件。

由于 NGINX 十分流行，再加上把它用作控制器时所需的修改较少，它对于 K8s 普通工程师来说，可能是最简单和最直接的选择。

NGINX Ingress Controller

参考链接：http://github.com/kubernetes/ingress-nginx

实现：Go

许可证：Apache 2.0

这是 NGINX 公司开发的官方产品，它也有一个基于 NGINX Plus 的商业版。NGINX 的控制器具有很高的稳定性、持续的向后兼容性，且没有任何第三方模块。

由于消除了 Lua 代码，和官方控制器相比，它保证了较高的速度，但也因此受到较大限制。相较之下，它的付费版本有更广泛的附加功能，如实时指标、JWT 验证、主动健康检查等。

NGINX Ingress 重要的优势是对 TCP/UDP 流量的全面支持，最主要缺点是缺乏流量分配功能。

Kong Ingress

参考链接：http://github.com/Kong/kubernetes-ingress-controller

实现：Go

许可证：Apache 2.0

Kong Ingress 由 Kong Inc 开发，有两个版本：商业版和免费版。它基于 NGINX 构建，并增加了扩展其功能的 Lua 模块。

最初，Kong Ingress 主要用作 API 网关，用于 API 请求的处理和路由。现在，它已经成为成熟的 Ingress 控制器，主要优点是拥有大量易于安装和配置的附加模块、插件（包括第三方插件）。它开启了控制器具备大量附加功能的先河，其内置函数也提供了许多可能性。Kong Ingress 配置是用 CRD 执行的。

Kong Ingress 的一个重要特性是它只能在一个环境中运行（而不支持跨命名空间）。这是一个颇有争议的话题：有些人认为这是一个缺点，因为必须为每个环境生成实例；而另一些人认为这是一个特殊特性，因为它是更高级别的隔离，控制器故障的影响仅限于其所在的环境。

Traefik

参考链接：http://github.com/containous/traefik

实现：Go

许可证：MIT

最初，这个代理是为微服务请求及其动态环境的路由而创建的，因此具有许多有用的功能：连续更新配置（不重新启动）、支持多种负载均衡算法、Web UI、指标导出、对各种服务的支持协议、REST API、Canary 版本等。

支持开箱即用的 Let’s Encrypt 是它的另一个不错的功能，但它的主要缺点也很明显，就是为了控制器的高可用性，你必须安装并连接其 Key-value store。

在 2019 年 9 月发布的 Traefik v2.0 中，虽然它增加许多不错的新功能，如带有 SNI 的 TCP/SSL、金丝雀部署、流量镜像/shadowing 和经过改进的 Web UI，但一些功能（如 WAF 支持）还在策划讨论中。

与新版本同期推出的还有一个名叫 Mesh 的服务网格，它建在 Traefik 之上，对kubernetes内部服务访问做到受控及被监控。

HAProxy Ingress

参考链接：http://github.com/jcmoraisjr/haproxy-ingress

实现：Go（HAProxy 是用 C 写的）

许可证：Apache 2.0

HAProxy 是众所周知的代理服务器和负载均衡器。作为 Kubernetes 集群的一部分，它提供了“软”配置更新（无流量损失）、基于 DNS 的服务发现和通过 API 进行动态配置。 HAProxy 还支持完全自定义配置文件模板（通过替换 ConfigMap）以及在其中使用 Spring Boot 函数。

通常，工程师会把重点放在已消耗资源的高速、优化和效率上。而 HAProxy 的优点之一正是支持大量负载均衡算法。值得一提的是，在2020年 6 月发布的 v2.0 中，HAProxy 增加了许多新功能，其即将推出的 v2.1 有望带来更多新功能（包括 OpenTracing 支持）。

Voyager

参考链接：http://github.com/appscode/voyager

实现：Go

许可证：Apache 2.0

Voyager 基于 HAProxy，并作为一个通用的解决方案提供给大量供应商。它最具代表性的功能包括 L7 和 L4 上的流量负载均衡，其中，TCP L4 流量负载均衡称得上是该解决方案最关键的功能之一。

在2020年早些时候，尽管 Voyager 在 v9.0.0 中推出了对 HTTP/2 和 gRPC 协议的全面支持，但总的来看，对证书管理（Let’s Encrypt 证书）的支持仍是 Voyager 集成的最突出的新功能。

Contour

参考链接：http://github.com/heptio/contour

实现：Go

许可证：Apache 2.0

Contour 和 Envoy 由同一个作者开发，它基于 Envoy。它最特别的功能是可以通过 CRD（IngressRoute）管理 Ingress 资源，对于多团队需要同时使用一个集群的组织来说，这有助于保护相邻环境中的流量，使它们免受 Ingress 资源更改的影响。

它还提供了一组扩展的负载均衡算法（镜像、自动重复、限制请求率等），以及详细的流量和故障监控。对某些工程师而言，它不支持粘滞会话可能是一个严重缺陷。

Istio Ingress

参考链接：http://istio.io/docs/tasks/traffic-management/ingress

实现：Go

许可证：Apache 2.0

Istio 是 IBM、Google 和 Lyft 的联合开发项目，它是一个全面的服务网格解决方案——不仅可以管理所有传入的外部流量（作为 Ingress 控制器），还可以控制集群内部的所有流量。

Istio 将 Envoy 用作每种服务的辅助代理。从本质上讲，它是一个可以执行几乎所有操作的大型处理器，其中心思想是最大程度的控制、可扩展性、安全性和透明性。

通过 Istio Ingress，你可以对流量路由、服务之间的访问授权、均衡、监控、金丝雀发布等进行优化。

Ambassador

参考链接：http://github.com/datawire/ambassador

实现：Python

许可证：Apache 2.0

Ambassador 也是一个基于 Envoy 的解决方案，它有免费版和商业版两个版本。

Ambassador 被称为“Kubernetes 原生 API 微服务网关”，它与 K8s 原语紧密集成，拥有你所期望的从 Ingress controller 获得的功能包，它还可以与各种服务网格解决方案，如 Linkerd、Istio 等一起使用。

顺便提一下，Ambassador 博客日前发布了一份基准测试结果，比较了 Envoy、HAProxy 和 NGINX 的基础性能。

Gloo

参考链接：http://github.com/solo-io/gloo

实现：Go

许可证：Apache 2.0

Gloo 是在 Envoy 之上构建的新软件（于 2018 年 3 月发布），由于它的作者坚持认为“网关应该从功能而不是服务中构建 API”，它也被称为“功能网关”。其“功能级路由”的意思是它可以为后端实现是微服务、无服务器功能和遗留应用的混合应用路由流量。

由于拥有可插拔的体系结构，Gloo 提供了工程师期望的大部分功能，但是其中一些功能仅在其商业版本（Gloo Enterprise）中可用。

Skipper

参考链接：http://github.com/zalando/skipper

实现：Go

许可证：Apache 2.0

Skipper 是 HTTP 路由器和反向代理，因此不支持各种协议。从技术上讲，它使用 Endpoints API（而不是 Kubernetes Services）将流量路由到 Pod。它的优点在于其丰富的过滤器集所提供的高级 HTTP 路由功能，工程师可以借此创建、更新和删除所有 HTTP 数据。

Skipper 的路由规则可以在不停机的情况下更新。正如它的作者所述，Skipper 可以很好地与其他

3 Nginx Ingress 环境搭建

ingress-nginx资源清单文件下载地址：https://raw.githubusercontent.com/kubernetes/ingress-nginx/main/deploy/static/provider/baremetal/deploy.yaml

提示：由于网络原因可能无法下载，直接使用我给大家下载好的文件即可，文件名：deploy.yml

创建目录，并上传文件到目录下
[root@master01 ~]# mkdir /ingress-nginx
[root@master01 ~]# cd /ingress-nginx



创建ingress-nginx
[root@master01 ingress-nginx]# kubectl create -f deploy.yaml



查看ns（会有一个ingress-nginx的命名空间）
[root@master01 ingress-nginx]#  kubectl get ns
...
ingress-nginx     Active   2m27s



查看详细信息时会出现如下报错：
# kubectl describe pod -n ingress-nginx

MountVolume.SetUp failed for volume "webhook-cert" : secret "ingress-nginx-admission-token-bnrl4" not found

#这个报错原因是当前运行的ingress-nginx-admission-token名称与deploys.yml文件中的名称不一致，需要对文件进行修改

解决方法：查看ingress的secret

[root@master01 ingress-nginx]# kubectl get secret -A | grep ingress

复制这个名称到deploy.yml文件替换默认的名称

[root@master01 ingress-nginx]# vim deploy.yaml

修改后再次更新资源文件

[root@master01 ingress-nginx]# kubectl apply -f deploy.yaml



查看ingress-nginx空间的pod（有两个Pod用于执行一次性任务，状态为Completed（完成），这种Pod执行后即退出。）
[root@master01 ingress-nginx]# kubectl get po -n  ingress-nginx
NAME                                       READY   STATUS      RESTARTS   AGE
ingress-nginx-admission-create-cctfh       0/1     Completed   0          28m
ingress-nginx-admission-patch-rhzrk        0/1     Completed   1          28m
ingress-nginx-controller-9d98d6467-2wtnj   1/1     Running     0          23m



查看service
[root@master01 ingress-nginx]# kubectl get svc -n ingress-nginx
NAME                                 TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx-controller             NodePort    10.99.98.180   <none>        80:31770/TCP,443:31082/TCP   17m
ingress-nginx-controller-admission   ClusterIP   10.97.42.155   <none>        443/TCP                      17m
#提示：到此为止ingress-nginx的控制器已经安装完毕

4 Nginx Ingress HTTP 应用案例

案例：通过Deployment部署tomcat与nginx的pod，并通过Nginx Ingress 进行HTTPS访问

[root@master01 ~]# vim ingress-httpd.yml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-nginx
  namespace: test

spec:
  selector:
    matchLabels:
      app: deploy-nginx

  template:
    metadata:
      labels:
        app: deploy-nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.18.0
        ports:
        - containerPort: 80

---
apiVersion: v1
kind: Service
metadata:
  name: svc-nginx
  namespace: test

spec:
  selector:
    app: deploy-nginx
  clusterIP: None
  type: ClusterIP         #service类型
  ports:
    - port: 80
      targetPort: 80

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-tomcat
  namespace: test

spec:
  selector:
    matchLabels:
      app: deploy-tomcat

  template:
    metadata:
      labels:
        app: deploy-tomcat
    spec:
      containers:
      - name: tomcat
        image: tomcat:8.5-jre10-slim
        ports:
        - containerPort: 8080

---
apiVersion: v1
kind: Service
metadata:
  name: svc-tomcat
  namespace: test
spec:
  selector:
    app: deploy-tomcat
  clusterIP: None
  type: ClusterIP         #service类型
  ports:
    - port: 8080
      targetPort: 8080

---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-http                   #自定义ingress名称
  namespace: test
  annotations:
    ingressclass.kubernetes.io/is-default-class: "true"   # 指定spec下方的rules的path可以使用正则表达式，如果我们没有使用正则表达式，此项则可不使用
    kubernetes.io/ingress.class: nginx  #指定控制器的类别为nginx


spec:
  rules:                         #定义主机列表
  - host: www.nginx.com          #自定义域名
    http:
      paths:
      - pathType: Prefix         #路径类型
        path: "/"                #定义站点路径
        backend:                 #定义后端引用的服务
          service:               #关联service
            name: svc-nginx      #对应上面创建的service名称
            port:
              number: 80         #service端口


  - host: www.tomcat.com         #自定义域名
    http:
      paths:
      - pathType: Prefix         #路径类型
        path: "/"                #定义站点路径
        backend:                 #定义后端引用的服务
          service:               #关联service
            name: svc-tomcat     #对应上面创建的service名称
            port:
              number: 8080       #service端口




#### 创建ingress报错
[root@master01 data]# kubectl  apply -f ingress-nginx.yml

Error from server (InternalError): error when creating "ingress-nginx.yml": Internal error occurred: failed calling webhook "validate.nginx.ingress.kubernetes.io": failed to call webhook: Post "https://ingress-nginx-controller-admission.ingress-nginx.svc:443/networking/v1/ingresses?timeout=10s": remote error: tls: internal error



查看ingress-nginx-admission
# kubectl get validatingwebhookconfigurations



删除ingress-nginx-admission
# kubectl delete -A ValidatingWebhookConfiguration ingress-nginx-admission



重新创建ingress
# kubectl apply -f ingress-nginx.yml



查看信息
[root@master01 ~]# kubectl get all -n test


查看ingress信息
[root@master01 ~]# kubectl get ing -n test


查看详细信息
[root@master01 ~]# kubectl describe ing -n test

5 测试Ingress HTTP 代理

浏览器访问由于域名无法正常解析，需要在windows内进行解析：C:\Windows\System32\drivers\etc

192.168.1.43 www.nginx.com

192.168.1.43 www.tomcat.com

访问测试：在访问测试时，通过域名与ingress对外暴露的端口进行访问

查看ingress-nginx暴露的端口
[root@master01 ~]# kubectl get svc -n ingress-nginx
NAME            TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx   NodePort   10.97.31.167   <none>        80:30256/TCP,443:31232/TCP   21

访问测试：注意80对应的是HTTP端口，443对应的是HTTPS端口

http://www.nginx.com:30256

http://www.tomcat.com:31232

删除ingress http

[root@master01 ~]# kubectl delete -f ingress-http.yml

6 Nginx Ingress HTTPS 应用案例

案例：通过Deployment部署tomcat与nginx的pod，并通过Nginx Ingress 进行HTTPS访问

生成证书

[root@master01 ~]# openssl req -x509 -sha256 -nodes -days 365 -newkey rsa:2048 -keyout tls.key -out tls.crt -subj "/C=CN/ST=TJ/O=nginx/CN=thinkmo.com"

创建密钥

[root@master01 ~]# kubectl create secret tls tls-secret --key tls.key --cert tls.crt

创建ingress https

[root@master ~]# vim ingress-https.yml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-nginx
  namespace: test

spec:
  selector:
    matchLabels:
      app: deploy-nginx

  template:
    metadata:
      labels:
        app: deploy-nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.18.0
        ports:
        - containerPort: 80

---
apiVersion: v1
kind: Service
metadata:
  name: svc-nginx
  namespace: test

spec:
  selector:
    app: deploy-nginx
  clusterIP: None
  type: ClusterIP         #service类型
  ports:
    - port: 80
      targetPort: 80

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: deploy-tomcat
  namespace: test

spec:
  selector:
    matchLabels:
      app: deploy-tomcat

  template:
    metadata:
      labels:
        app: deploy-tomcat
    spec:
      containers:
      - name: tomcat
        image: tomcat:8.5-jre10-slim
        ports:
        - containerPort: 8080

---
apiVersion: v1
kind: Service
metadata:
  name: svc-tomcat
  namespace: test
spec:
  selector:
    app: deploy-tomcat
  clusterIP: None
  type: ClusterIP         #service类型
  ports:
    - port: 8080
      targetPort: 8080

---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-https                   #自定义ingress名称
  namespace: test
  annotations:
    ingressclass.kubernetes.io/is-default-class: "true"
    kubernetes.io/ingress.class: nginx  #注释名称需为nginx(不可省略)

spec:
  tls:
  - hosts:
    - www.nginx.com         #指定域名使用的密钥
    - www.tomcat.com        #指定域名使用的密钥
    secretName: tls-secret  #指定密钥

  rules:                         #定义主机列表
  - host: www.nginx.com          #自定义域名
    http:
      paths:
      - pathType: Prefix         #路径类型
        path: "/"                #定义站点路径
        backend:                 #定义后端引用的服务
          service:               #关联service
            name: svc-nginx      #对应上面创建的service名称
            port:
              number: 80          #service端口


  - host: www.tomcat.com          #自定义域名
    http:
      paths:
      - pathType: Prefix         #路径类型
        path: "/"                #定义站点路径
        backend:                 #定义后端引用的服务
          service:               #关联service
            name: svc-tomcat      #对应上面创建的service名称
            port:
              number: 8080          #service端口




创建Pod
[root@master01 ~]# kubectl create -f ingress-https.yml
ingress.extensions/ingress-https created


查看ingress信息
[root@master01 ~]# kubectl get ing ingress-https -n test
NAME            CLASS    HOSTS                          ADDRESS        PORTS     AGE
ingress-https   <none>   www.nginx.com,www.tomcat.com   192.168.0.13   80, 443   5m37s



查看详细信息
[root@master ~]# kubectl describe ing ingress-https -n dev
...

  tls-secret terminates www.nginx.com,www.tomcat.com  #密钥

...

查看ingress-nginx端口

[root@master01 ~]# kubectl get svc -n ingress-nginx
NAME            TYPE       CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx   NodePort   10.97.31.167   <none>        80:30256/TCP,443:31232/TCP   22h

访问测试（注意协议https）：访问443对应的端口

https://www.nginx.com:31232

https://www.tomcat.com:31232
