Kubernetes 数据存储

1 数据存储介绍

由于容器的生命周期不稳定,可能随时被创建与销毁,如果容器被销毁后,在容器中产生的数据也会被清除,如果需要对容器内的数据实现持久化保存,我们需要将容器内的数据与pod分离,将数据放在专门的存储卷上

2 存储卷的分类

kubernetes支持的存储卷类型非常丰富,使用下面的命令查看

# kubectl explain pod.spec.volumes

K8S支持的存储类型大体分为如下几类:

  • 本地存储卷

    • emptyDir pod删除,数据也会被清除, 用于数据的临时存储

    • hostPath 宿主机目录映射(本地存储卷)

  • 网络存储卷

    • NAS网络附加存储: nfs等

    • 分布式网络附加存储: glusterfs,cephfs,rbd(chph中的存储类型),cinder(OpenStack中的存储类型)等

    • SAN块存储: iscsi,FC等

    • 云存储: aws,azurefile等

3 本地存储 EmptyDir

EmptyDir是最基础的存储类型,一个EmptyDir就是主机上的一个空目录

EmptyDir是在Pod被分配到Node节点时创建的,它的初始内容为空,并且无需指定宿主机上对应的目录文件,应为k8s会自动分配一个空目录,当Pod销毁时,EmptyDir中的数据也会被永久删除。

EmptyDir用途如下:

  • 临时存储空间,例如用于某些应用程序运行时所需要的临时目录,且无需永久保留

  • 同一个Pod中容器需要从另一个容器中获取数据的目录(多容器间共享数据)


案例:接下来通过一个容器之间文件共享的来演示一下EmptyDir

在一个Pod中准备两个容器nginx和busybox,然后声明一个EmptyDir分别挂载到两个容器的目录中,然后nginx容器负责向EmptyDir中写日志,busybox通过命令将日志内容读到控制台。

[root@master01 ~]# vim emptydir_nginx.yml
apiVersion: apps/v1
kind: Deployment
metadata:
    name: deploy-nginx
    namespace: test
​
spec:
    selector:                   #标签选择器(基于选择器匹配Pod)
      matchLabels:              #标签类型
        app: deploy-nginx       #匹配pod的标签(表示deploy管理带有此标签的Pod)
​
    template:                   #pod的配置模板
      metadata:
        labels:
          app: deploy-nginx     #pod的标签
​
      spec:
        volumes:              声明volume存储卷
        - name: nginx-logs    定义volume卷名称
          emptyDir: {}        类型为emptyDir,{}表示空目录

        containers:
        - name: nginx
          image: nginx:1.17.0   #指定镜像
          ports:                #定义端口
          - containerPort: 80   #端口
          volumeMounts:
          - name: nginx-logs           指定挂载的volume名称
            mountPath: /var/log/nginx  容器内挂载点目录
​
​
        - name: busybox
          image: busybox:1.30   #指定镜像
          command: ["/bin/sh","-c","tail -f /logs/access.log"]  #动态读取日志文件
          volumeMounts:
          - name: nginx-logs     指定挂载的volume名称
            mountPath: /logs     容器内挂载点目录
​
​
​
​
创建Pod
[root@master01 ~]# kubectl create -f emptydir_nginx.yml
​
​
​
查看Pod信息
[root@master01 ~]# kubectl get pod -n test -o wide
deploy-nginx-6765b8f99c-wwzj6   2/2     Running   0          16m   10.244.5.42   worker01
​
​
​
可以通过find命令在对应节点中搜索存储卷目录的所在位置
[root@worker01 ~]# find / -name nginx-logs -type d
​
​
​
通过kubectl logs 命令动态查看busybox容器输出内容
[root@master01 ~]# kubectl logs -f deploy-nginx-6765b8f99c-wwzj6 -n test -c busybox
​
​
​
在开一个终端,访问nginx
[root@master01 ~]# curl 10.244.5.42
​
​
​
删除Pod
[root@master01 ~]# kubectl delete -f emptydir_nginx.yml
​

总结:EmptyDir存储方式不会永久保存数据,应为EmptyDir的生命周期是跟据Pod的生命周期是一样的,它会随着Pod的结束而销毁,如果想简单的将数据持久化到主机中,可以选择用HostPath。

4 本地存储 HostPath

HostPath是将Node节点中一个实际目录挂载到Pod中,以供容器使用,这样的设计可以保证Pod销毁了,但是数据以然可以保存在宿主机上,实现数据永久保存。


案例:创建nginx,并通过hostPath存储卷方式对nginx实现数据持久化保存。

[root@master01 ~]# vim hostpath_nginx.yml
apiVersion: apps/v1
kind: Deployment
metadata:
    name: deploy-nginx
    namespace: test

spec:
    selector:                   #标签选择器(基于选择器匹配Pod)
      matchLabels:              #标签类型
        app: deploy-nginx       #匹配pod的标签(表示deploy管理带有此标签的Pod)

    template:                   #pod的配置模板
      metadata:
        labels:
          app: deploy-nginx     #pod的标签


      spec:
        volumes:                      声明volume存储卷
        - name: nginx-html            定义volume名称
          hostPath:                   类型hostPath
            type: DirectoryOrCreate   目录存在就使用,不存在就先创建后使用
            path: /nginx/html         指定node节点目录(存放页面)

        - name: nginx-logs            定义volume名称
          hostPath:                   类型hostPath
            type: DirectoryOrCreate   目录存在就使用,不存在就先创建后使用
            path: /nginx/logs         指定node节点目录(存放日志)


        containers:
        - name: nginx
          image: nginx:1.17.0   #指定镜像
          ports:                #定义端口
          - containerPort: 80   #端口

          volumeMounts:
          - name: nginx-html                   指定挂载的volume名称
            mountPath: /usr/share/nginx/html   容器内挂载点目录

          - name: nginx-logs                   指定挂载的volume名称
            mountPath: /var/log/nginx          容器内挂载点目录



关于 hostPath的type属性可用值说明:
 DirectoryOrCreate    目录存在就创建,不存在就先创建后使用
 Directory            目录必须存在
 FileOrcreate         文件存在就使用,不存在就先创建后使用
 File                 文件必须存在
 Socket               套接字必须存在
 CharDevice           字符设备必须存在
 BlockDevice          块设备必须存在



创建Pod
[root@master01 ~]# kubectl create -f hostpath_nginx.yml



查看Pod详细信息
[root@master01 ~]# kubectl get pod -n test -o wide
deploy-nginx-8578d555c9-np9gk   1/1    Running   0          6m46s   10.244.5.48   worker01



查看worker01节点的hostPath目录
[root@worker01 ~]# ls /nginx
html



创建index.html文件进行访问测试
[root@worker01 ~]# echo hello > /nginx/html/index.html



通过Pod访问
[root@master01 ~]# curl 10.244.5.48



删除Pod验证数据持久化
[root@master01 ~]# kubectl delete -f hostpath_nginx.yml

总结:HostPath可以解决数据持久化的问题,但是一旦Node节点故障了,那么数据卷并不会转移到其他的节点,为了解决以上的问题,可以使用网络文件存储系统,比较常见的有NFS、glusterfs等。

5 网络存储 NFS

NFS是一个网络文件存储系统,可以搭建一台NFS服务器,然后将Pod中的存储直接连到NFS系统上,这样无论Pod在节点上怎么转移,只要该节点跟NFS对接没问题,数据就可以成功访问。

部署NFS服务端

可以单独准备一台服务器部署NFS,但是实验环境我们可以直接在master01节点部署

安装nfs-utils
[root@master01 ~]# yum -y install nfs-utils



创建共享目录
[root@master01 ~]# mkdir -p /nfs-nginx/html
[root@master01 ~]# mkdir  /nfs-nginx/logs



共享目录
[root@master01 ~]# vim /etc/exports
/nfs-nginx/html 192.168.0.0/24(rw,no_root_squash)
/nfs-nginx/logs 192.168.0.0/24(rw,no_root_squash)



启动nfs服务&&设置服务随机自启
[root@master01 ~]# systemctl start nfs
[root@master01 ~]# systemctl enable nfs

部署NFS客户端

在集群worker节点上都安装nfs客户端工具,这样worker节点才可以驱动nfs设备,不需要启动服务

# yum -y install nfs-utils

# showmount -e 192.168.0.10
Export list for 192.168.0.10:
/nfs-nginx/logs 192.168.0.0/24
/nfs-nginx/html 192.168.0.0/24

案例:创建nginx,并通过NFS存储卷方式对nginx实现数据持久化保存。

[root@master01 ~]# vim nfs_nginx.yml
apiVersion: apps/v1
kind: Deployment
metadata:
    name: deploy-nginx
    namespace: test

spec:
    selector:                   #标签选择器(基于选择器匹配Pod)
      matchLabels:              #标签类型
        app: deploy-nginx       #匹配pod的标签(表示deploy管理带有此标签的Pod)

    template:                   #pod的配置模板
      metadata:
        labels:
          app: deploy-nginx     #pod的标签


      spec:
        volumes:                      声明volume存储卷
        - name: nginx-html            定义volume名称
          nfs:                        类型nfs
            server: 192.168.0.10      NFS服务器地址
            path: /nfs-nginx/html     NFS共享目录

        - name: nginx-logs            定义volume名称
          nfs:                        类型nfs
            server: 192.168.0.10      NFS服务器地址
            path: /nfs-nginx/logs     NFS共享目录


        containers:
        - name: nginx
          image: nginx:1.17.0   #指定镜像
          ports:                #定义端口
          - containerPort: 80   #端口

          volumeMounts:
          - name: nginx-html                   指定挂载的volume名称
            mountPath: /usr/share/nginx/html   容器内挂载点目录

          - name: nginx-logs                   指定挂载的volume名称
            mountPath: /var/log/nginx          容器内挂载点目录





创建Pod
[root@master01 ~]# kubectl create -f nfs_nginx.yml



查看Pod详细信息
[root@master01 ~]# kubectl get pod -n test -o wide



验证nfs共享目录
[root@master01 ~]# ls /nfs-nginx/logs/
access.log  error.log



删除Pod
[root@master01 ~]# kubectl delete -f nfs_nginx.yml



验证数据持久化
[root@master01 ~]# ls /nfs-nginx/logs/
access.log  error.log

6 数据存储 PV与PVC

经过前面的NFS存储已经可以实现数据的持久化保存,而k8s为了能够屏蔽底层的存储细节,方便用户使用,k8s引入了PV和PVC的存储方式

PV(Persistent Volume):是持久化卷的意思,是对底层共享存储的一种抽象,一般情况下PV由K8s管理员进行创建和配置,它与底层具体的共享存储技术有关,并通过插件完成与共享存储的对接

PVC(Persistent Volume Claim):是持久卷声明的意思,是用户对于存储需求的一种声明,也可以理解为用户向k8s系统发出的一种资源需求申请

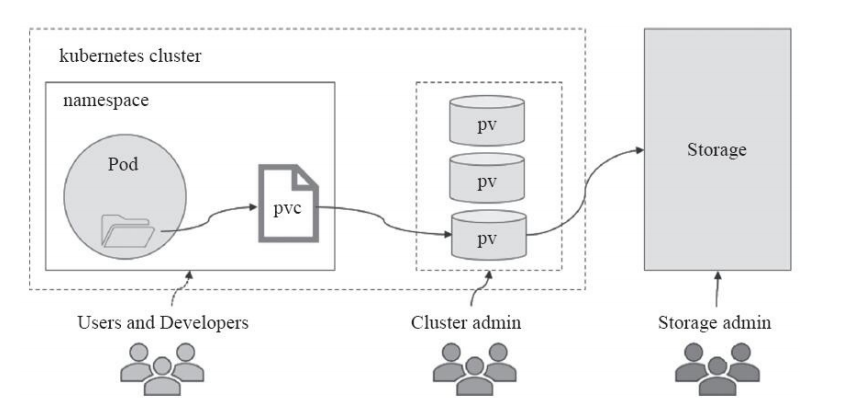

7 PV与PVC之间的关系

  • pv提供存储资源(生产者)

  • pvc使用存储资源(消费者)

  • 使用pvc绑定pv

PV资源清单文件介绍

apiVersion: v1
kind: PersistentVolume
metadata:
  name:
spec:
  nfs:               存储类型,与底层真正存储对应,如:nfs
  capacity:          存储能力,目前只支持存储空间的设置
    storage: 2Gi     存储空间
  accessModes:       访问模式
  persistentVolumeReclaimPolicy:   回收策略

accessModes(访问模式):用于描述用户应用对存储资源的访问权限,访问权限包含以下几种方式:

  • ReadWriteOnce(RWO):读写权限,但是只能被单个节点挂载

  • ReadOnlyMany(ROX): 只读权限,可以被多个节点挂载

  • ReadWriteMany(RWX):读写权限,可以被多个节点挂载

注意事项:底层不同的存储类型可能支持的访问模式也不同

persistentVolumeReclaimPolicy(回收策略):当PV不再被PVC使用之后,对其PV内的数据处理方式,目前支持三种策略

  • Retain(保留):保留数据,需要管理员手工清理数据

  • Recycle(回收):清除PV中的数据,效果相当于执行rm -rf

  • Delete(删除):与PV相连的后端存储完成volume的删除操作,当然这常见于云服务商的存储服务

注意事项:底层不同的存储类型可能支持的回收策略也不同

案例:使用NFS作为底层存储,并通过PV的方式实现数据持久化

创建共享目录
[root@master ~]# mkdir /nfs-mysql


共享目录
[root@master01 ~]# vim /etc/exports
/nfs-mysql 192.168.0.0/24(rw,no_root_squash)


重启nfs服务
[root@master ~]# systemctl restart nfs

8 PV 应用案例

案例:创建一个4G 的 PV 存储卷,并使用NFS作为后端存储。

[root@master01 ~]# vim pv_mysql.yml
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-mysql

spec:
  capacity:             #存储能力,目前只支持存储空间的设置
    storage: 4Gi        #存储空间
  accessModes:          #访问模式
  - ReadWriteMany       #读写权限,可以被多个节点挂载
  persistentVolumeReclaimPolicy: Retain   #回收策略为保留
  nfs:                     #存储类型
    path: /nfs-mysql       #挂载路径
    server: 192.168.0.10   #nfs服务器地址

#提示:PV是全局资源,无需指定命名空间

创建pv
[root@master01 ~]# kubectl create -f pv_mysql.yml



查看pv详细信息
[root@master01 ~]# kubectl get pv -o wide



**PV状态**:一个PV的生命周期中,可能会处于4种不同的阶段

1. Avallable(可用):表示可用状态,还未被任何的PVC绑定

2. Bound(已绑定):表示PV已经被PVC绑定

3. Released(已释放):表示PVC被删除,但是资源还未被集群重新声明

4. Falled(失败):表示该PV的自动回收失败

9 PVC 应用案例

PVC是资源的申请,用来声明对存储空间、访问模式、存储类别需求信息,PVC清单文件介绍:

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc
  namespace: dev
spec:
  accessModes:        访问模式
  selector:           标签选择器,采用标签对PV选择
  storageClassName:   存储类别
  resources:          资源
    requests:         请求
      storage:        资源大小

案例:创建一个PVC,并绑定pv-mysql存储卷

[root@master01 ~]# vim pvc_mysql.yml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc-mysql
  namespace: test

spec:
  accessModes:       #访问模式,访问模式要与PV模式相同,否则绑定不上
  - ReadWriteMany    #读写权限,可以被多个节点挂载
  resources:         #请求
    requests:        #资源
      storage: 4Gi   #资源大小,在绑定PV时,按照申请资源大小选择符合的PV,如果超出PV空间范围,则无法绑定

#PVC是局部资源,可指定命名空间


创建pvc
[root@master01 ~]# kubectl create -f pvc_mysql.yml



查看pvc信息
[root@master ~]# kubectl get pvc -n test



查看pv信息
[root@master ~]# kubectl get pv

案例:创建MySQL并挂载PVC实现数据持久化。

[root@master01 ~]# vim pv-pvc_mysql.yml
apiVersion: apps/v1
kind: Deployment
metadata:
    name: deploy-mysql
    namespace: test

spec:
    selector:              #标签选择器(基于选择器匹配Pod)
      matchLabels:         #标签类型
        app: deploy-mysql  #匹配pod的标签(表示deploy管理带有此标签的Pod)

    template:              #pod的配置模板
      metadata:
        labels:
          app: deploy-mysql #pod的标签

      spec:
        volumes:                       声明volume存储卷
        - name: mysql-data             定义volume名称
          persistentVolumeClaim:       类型为PVC
            claimName: pvc-mysql       PVC名称(与前边创建的PVC名称一致)
            readOnly: false            访问模式,false为读写,true为只读

        containers:
        - name: mysql
          image: mysql:5.7       #镜像版本
          ports:                 #定义端口
          - containerPort: 3306  #端口
          env:                             #定义环境变量
          - name: "MYSQL_ROOT_PASSWORD"    #变量名称(必须为数组类型)
            value: "123456"                #值

          volumeMounts:
          - name: mysql-data           指定挂载的volume名称,与上述volume名称一致
            mountPath: /var/lib/mysql  容器内挂载点目录




创建pod
[root@master01 ~]# kubectl create -f pv-pvc_mysql.yml



查看pod信息
[root@master01 ~]# kubectl get po -n dev



查看NFS共享存储路径
[root@master01 ~]# ls ls /nfs-mysql



删除pod、pvc、pv
[root@master01 ~]# kubectl delete -f pv-pvc_mysql.yml
[root@master01 ~]# kubectl delete -f pvc_mysql.yml
[root@master01 ~]# kubectl delete -f pv_mysql.yml

PVC与PV是一一相对应的,PV和PVC之间的相互作用遵循以下生命周期:

  • 资源供应:管理员手动创建底层存储和PV

  • 资源绑定:用户创建PVC,k8s负责根据PVC的声明去寻找PV,并绑定在用户定义好的PVC之后,系统将根据PVC对存储资源的请求在已存在的PV中选择一个满足条件的

    一旦找到,就将PV与用户定义的PVC进行绑定,用户的应用就可以使用这个PVC

    如果找不到,PVC一直处于Pending状态,直到管理员创建了一个符合要求的PV

    PV一旦绑定到某个PVC上,就会被这个PVC独占,不能在与其他的PVC进行绑定

  • 资源使用:用户可在pod中像volume一样使用PVC

    Pod使用volume的定义,将PVC挂载到容器的某个路径进行使用

  • 资源释放:用户删除PVC来释放PV

    当存储资源使用完毕后,用户可以删除PVC,与该PVC绑定的PV将会被标记为“已释放”,但还不能立刻与其他PVC进行绑定,应为之前PVC写入的数据可能还被留在存储设备上,只有在清除之后该PV才能再次使用

  • 资源回收:k8s根据PV设置的回收策略进行资源的回收

    对于PV,管理员可以设定回收策略,用于设置与之绑定的PVC释放资源之后如何处理遗留数据的问题,只有PV的存储空间完成回收,才能供新的PVC绑定和使用

0
K8S
  1. 支付宝打赏

    qrcode alipay
  2. 微信打赏

    qrcode weixin

评论区
